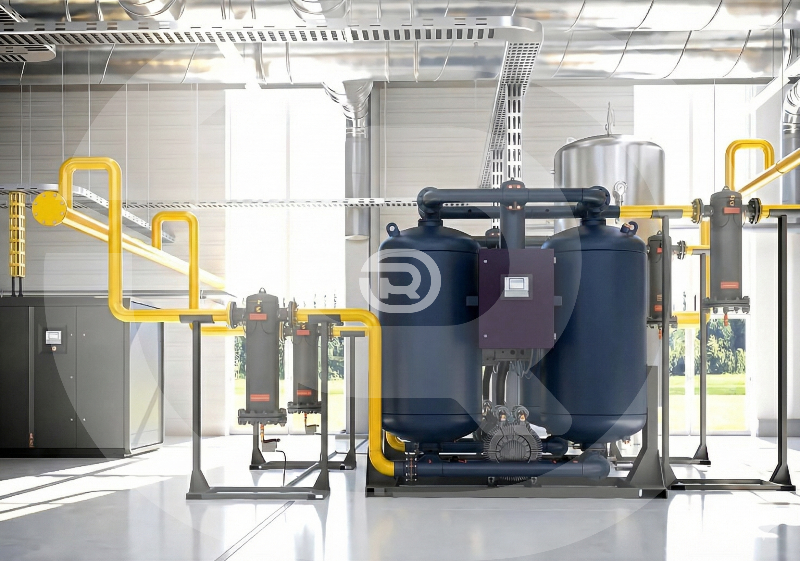

در بسیاری از سیستم‌های هوای فشرده، با وجود سرمایه‌گذاری قابل توجه برای کمپرسور اسکرو، درایر، فیلترها و تله آبگیر، هنگام کار با ابزارهای پنوماتیک یا در خروجی نازل‌ها، هنوز رگه‌هایی از آب ظاهر می‌شود.

این مشکل یکی از دغدغه‌های اصلی مدیران فنی کارخانجات است و اغلب باعث ناامیدی می‌شود. تجربه نشان می‌دهد که فقط وجود تجهیزات کافی نیست؛ طراحی درست، انتخاب سایز مناسب و رعایت شرایط عملیاتی تعیین‌کننده عملکرد واقعی سیستم هستند. در این مقاله، دلایل پنهان عبور رطوبت از سد تصفیه را بررسی می‌کنیم.



شوک دمایی مسیر لوله‌کشی: دلیل بازگشت آب به سیستم

بازگشت رطوبت به خطوط هوای فشرده اغلب به تفاوت دمای محیط در مسیر لوله‌ها مربوط می‌شود. برای نمونه، ایردرایر تبریدی نقطه شبنم را به حدود ۳+ درجه سانتی‌گراد می‌رساند؛ بنابراین، تا زمانی که دمای محیط بالاتر از این مقدار باشد، بخار آب همچنان به مایع تبدیل نمی‌شود.

• مشکل: وقتی لوله‌کشی هوای فشرده از فضای باز یا سوله‌های سرد عبور کند و دمای محیط در زمستان زیر ۳ درجه سانتی‌گراد (مثلاً صفر یا منفی) باشد، هوای خشک شده توسط درایر دوباره سرد شده و بخار آب باقیمانده سریعاً به مایع تبدیل می‌شود.
• پدیده میعانات ثانویه: بازگشت رطوبت ناشی از کاهش دمای لوله به زیر نقطه شبنم (۳ درجه) است؛ بخار آب باقی‌مانده در هوا به محض تماس با سطح سرد لوله تغییر فاز داده و به صورت قطره ظاهر می‌شود.
• راه حل: عایق‌کاری لوله‌ها یا استفاده از درایر جذبی برای خطوطی که در معرض هوای سرد قرار دارند، می‌تواند نقطه شبنم را تا ۴۰- یا ۷۰- درجه سانتی‌گراد کاهش دهد. این اقدام از تشکیل میعانات ثانویه جلوگیری کرده و کیفیت هوای فشرده را تضمین می‌کند.



عبور از ظرفیت نامی: خطای محاسباتی در نقطه شبنم

در بسیاری از صنایع، انتخاب ایردرایر فقط بر اساس دبی کمپرسور انجام می‌شود؛ این روش رایج، اما اشتباه است. ظرفیت واقعی خشک‌کننده هوا طبق شرایط استاندارد مشخص می‌شود: فشار ۷ بار، دمای ورودی ۳۵ درجه و دمای محیط ۲۵ درجه سانتی‌گراد. وقتی دما یا فشار محیط تغییر کند، دستگاه نمی‌تواند نقطه شبنم را حفظ کند و رطوبت ممکن است وارد سیستم شود.

فاکتور دما: اگر دمای هوای خروجی از کمپرسور به جای ۳۵ درجه سانتی‌گراد به ۵۰ درجه سانتی‌گراد برسد، ظرفیت رطوبت‌گیری درایر ممکن است تا ۵۰٪ کاهش یابد. در این شرایط، خشک‌کننده قادر به رساندن هوا به نقطه شبنم مطلوب نیست و بخشی از بخار آب بدون میعان، وارد سیستم می‌شود.





عملکرد ناقص افترکولر (Aftercooler) و دمای ورودی بالا

در کمپرسورهای اسکرو، افترکولر وظیفه دارد دمای هوای فشرده داغ—که گاهی به ۱۰۰ درجه می‌رسد—را تا حدود ۱۰ درجه بالاتر از دمای محیط پایین بیاورد. وقتی رادیاتور کمپرسور کثیف باشد یا فن درست کار نکند، هوای داغ مستقیماً وارد سیستم تصفیه می‌شود. در این شرایط، درایر تبریدی و میکروفیلتر معمولی توان تحمل دمای بالای ۶۰ درجه را ندارند و سیستم به‌سرعت اشباع شده و رطوبت از آن عبور می‌کند.



اشتباهات در لوله‌کشی و مسیر بای‌پس  (Bypass)

در بسیاری از سیستم‌ها، وجود مسیر بای‌پس برای سرویس درایر ضروری است، اما اگر شیر این مسیر کاملاً بسته نباشد یا نشتی داشته باشد، بخشی از هوای مرطوب و داغ مستقیماً وارد شبکه می‌شود و با هوای خشک خروجی از درایر ترکیب می‌گردد؛ نتیجه، برهم خوردن نقطه شبنم و بازگشت رطوبت است.

همچنین اجرای لوله‌ها بدون شیب مناسب یا نبود پایه‌های تخلیه، باعث می‌شود آب کندانس‌شده در خطوط باقی بماند و در نهایت به تجهیزات مصرف‌کننده برسد؛ مشکلی که حتی با بهترین درایر و فیلتر نیز برطرف نخواهد شد.



خرابی سیستم‌های تخلیه  (Drain Traps)

تله‌های آبگیر، مخزن هوای فشرده و هوزینگ‌های فیلتر به‌طور پیوسته آب را از جریان هوای فشرده جدا می‌کنند، اما کار آن‌ها زمانی کامل می‌شود که این آب به‌درستی از سیستم خارج گردد. در صورت خرابی یا گرفتگی شیرهای تخلیه اتوماتیک یا تایمری، آب در مخزن یا کاسه فیلتر تجمع پیدا می‌کند. با بالا آمدن سطح آب، المنت فیلتر در حالت اشباع قرار می‌گیرد و جریان هوای فشرده، آب جمع‌شده را دوباره به صورت ذرات ریز وارد خطوط لوله می‌کند(Re-entrainment)  نتیجه این وضعیت، بازگشت رطوبت به مسیر مصرف و افت کیفیت هوای فشرده است.



جانمایی غلط مخزن هوای فشرده

مخزن هوای فشرده فقط یک واحد ذخیره نیست؛ محل نصب آن رفتار رطوبت در کل سیستم را تعیین می‌کند. زمانی که مخزن پیش از درایر نصب می‌شود، با کاهش دمای هوا نقش یک مبدل حرارتی را ایفا کرده و بخش زیادی از رطوبت را به‌صورت کندانس جدا می‌سازد، ضمن آنکه فشار کاری درایر نیز کاهش می‌یابد. اما نصب مخزن بعد از درایر، در صورت توقف یا افت عملکرد خشک‌کن، باعث ذخیره شدن هوای مرطوب در مخزن می‌شود؛ هوایی که حتی پس از بازگشت درایر به مدار، همچنان می‌تواند کیفیت هوای خروجی را برای مدتی تحت تأثیر قرار دهد.



نقص‌های عملکردی در تجهیزات تصفیه هوا

حتی پیشرفته‌ترین تجهیزات تصفیه نیز بدون برنامه نگهداری منظم، به‌تدریج کارایی خود را از دست می‌دهند. در درایرهای تبریدی، آلودگی کندانسور مانع تبادل مؤثر حرارت می‌شود و در نتیجه، دستگاه قادر به کاهش دمای هوا تا نقطه شبنم حدود ۳+ درجه سانتی‌گراد نخواهد بود. نشت گاز مبرد نیز مستقیماً باعث افت راندمان و عبور رطوبت می‌شود. در درایرهای جذبی، پایان عمر مفید مواد جاذب یا آلودگی آن‌ها به روغن کمپرسور، ظرفیت جذب رطوبت را به‌شدت کاهش می‌دهد.

همچنین اختلال در عملکرد شیرهای برقی یا نقص در فرآیند احیای مواد جاذب، از دلایل متداول کاهش کیفیت هوای خروجی هستند. در بخش فیلتراسیون نیز، تعویض‌نشدن به‌موقع المنت میکروفیلترها موجب افت فشار و کاهش توان سیستم در حذف ذرات آب و روغن می‌شود.



راهکار جامع و نقشه راه اصلاحی

۱. پایش دمای ورودی به درایر

دمای هوای ورودی به ایردرایر تبریدی باید به‌صورت دقیق اندازه‌گیری شود. در صورتی که این دما از بازه ۴۰ تا ۴۵ درجه سانتی‌گراد فراتر رود، سرویس کامل سیستم خنک‌کاری کمپرسور یا نصب افترکولر ثانویه اجتناب‌ناپذیر خواهد بود. کنترل این پارامتر، پایه عملکرد صحیح و پایدار درایر است.



۲. ارزیابی عملکرد سیستم‌های تخلیه

تمام درین‌های نصب‌شده در زیر تله‌های آبگیر، مخزن هوای فشرده و هوزینگ فیلترها باید از نظر عملکرد واقعی بررسی شوند. استفاده از درین‌های بدون اتلاف هوا (Zero-loss) امکان تخلیه مؤثر کندانس را بدون افت فشار و اتلاف انرژی فراهم می‌کند.



۳. بازنگری سایزینگ بر مبنای شرایط واقعی

انتخاب درایر نباید صرفاً بر اساس دبی نامی کمپرسور انجام شود. با اعمال ضرایب اصلاحی مرتبط با فشار کاری، دمای ورودی هوا و شرایط اقلیمی محل نصب، ظرفیت واقعی درایر باید مجدداً ارزیابی شود تا مشخص گردد تجهیز موجود پاسخ‌گوی نیاز سیستم است یا خیر.



۴. اصلاح آرایش تجهیزات تصفیه

چیدمان تجهیزات تصفیه باید مطابق اصول مهندسی انجام شود:

پری‌فیلتر (Pre-filter) → درایر → فاین‌فیلتر(Fine-filter) .

این آرایش از ورود روغن و ذرات درشت به درایر جلوگیری کرده و پایداری کیفیت هوای خروجی را تضمین می‌کند.





طیف‌سنجی کیفیت هوا: انتخاب تجهیزات بر اساس حساسیت فرآیند

کیفیت هوای فشرده در صنایع مختلف، یک مفهوم یکسان و ثابت نیست. در عمل، این کیفیت در قالب یک طیف پیوسته تعریف می‌شود که هر نقطه آن با حساسیت فرآیند تولید ارتباط مستقیم دارد. انتخاب صحیح تجهیزات تصفیه زمانی معنا پیدا می‌کند که سطح خشک‌سازی هوا دقیقاً متناسب با نقطه شبنم موردنیاز فرآیند تعیین شود؛ رویکردی که از یک‌سو هزینه‌های اضافی را حذف می‌کند و از سوی دیگر، پایداری عملکرد سیستم را افزایش می‌دهد. در ادامه، این طیف کیفیت هوا در چند سطح اصلی بررسی می‌شود.



۱. سطح بحرانی: صنایع غذایی، دارویی و الکترونیک حساس

در این سطح، هوای فشرده به‌طور مستقیم با محصول نهایی، بسته‌بندی استریل یا قطعات الکترونیکی حساس در تماس قرار می‌گیرد و هر میزان رطوبت، اثر فوری و مستقیم بر کیفیت و ایمنی فرآیند دارد.

ریسک اصلی: در صنایع غذایی و دارویی، حضور حتی مقادیر بسیار اندک رطوبت می‌تواند شرایط لازم برای رشد باکتری و آلودگی میکروبی را فراهم کند. در صنایع الکترونیک نیز رطوبت منجر به اتصال کوتاه، اکسیداسیون و آسیب جدی به قطعات حساس می‌شود.

الزامات فنی: در این سطح، استفاده از درایر تبریدی با نقطه شبنم حدود ۳+ درجه سانتی‌گراد پاسخ‌گوی نیاز فرآیند نیست و کنترل پایدار رطوبت را تضمین نمی‌کند. چنین انتخابی با الزامات کیفی این صنایع هم‌خوانی ندارد.

راهکار پیشنهادی رول‌ایر: برای کاربردهای بحرانی، استفاده از درایرهای جذبی ضروری است تا نقطه شبنم به حدود ۴۰- درجه سانتی‌گراد یا پایین‌تر کاهش یابد. این سطح از خشک‌سازی، پایداری کیفیت هوا، ایمنی فرآیند و حفاظت از محصول و اعتبار تولیدکننده را تضمین می‌کند.



۲. سطح میانی: صنایع رنگ، پوشش‌دهی و برش لیزر

در این سطح از طیف کیفیت هوا، فرآیندها به‌طور مستقیم با سلامت انسان مرتبط نیستند، اما کیفیت نهایی محصول وابستگی بالایی به میزان رطوبت هوای فشرده دارد. هر نوسان در رطوبت، اثر خود را به‌صورت فوری در خروجی فرآیند نشان می‌دهد.

الزامات فنی: در خطوط رنگ پودری و مایع، حضور رطوبت موجب ایجاد حباب، لکه و نواقصی مانند پدیدهFish-eye می‌شود. در سیستم‌های برش لیزر، به‌ویژه در کاربردهای دقیق، رطوبت باعث افت کیفیت لبه برش، ناپایداری فرآیند و افزایش ضایعات تولید می‌گردد.

راهکار فنی: انتخاب تجهیزات در این سطح به میزان حساسیت و پیوستگی فرآیند وابسته است. در کاربردهای دقیق و مداوم، استفاده از درایرهای جذبی گزینه‌ای مطمئن‌تر برای حفظ کیفیت پایدار هوا است. در خطوط با حساسیت کمتر، ترکیب یک درایر تبریدی پربازده همراه با فیلتراسیون چندمرحله‌ای دقیق می‌تواند کیفیت هوای فشرده را در محدوده قابل قبول و کنترل‌شده نگه دارد.



۳. سطح عمومی صنعتی: تجهیزات پنوماتیک و ابزار بادی

در بخش وسیعی از صنایع، هوای فشرده صرفاً به‌عنوان منبع تأمین نیروی مکانیکی برای جک‌ها، اکچویتورها، ابزار بادی و شیرهای برقی به کار می‌رود. در این سطح، کیفیت هوا تابع الزامات عملکردی تجهیزات است و مستقیماً به کیفیت محصول نهایی گره نمی‌خورد.

ریسک اصلی: در این کاربردها، مخاطرات میکروبی مطرح نیست. تمرکز اصلی بر جلوگیری از زنگ‌زدگی داخلی تجهیزات، خوردگی خطوط لوله و یخ‌زدگی سیستم در شرایط دمایی پایین قرار دارد.

الزامات فنی: کاهش نقطه شبنم تا سطوح بسیار پایین، مانند ۴۰- درجه سانتی‌گراد، از نظر فنی ضرورتی ندارد و صرفاً مصرف انرژی و هزینه‌های نگهداری را افزایش می‌دهد، بدون آنکه به بهبود معنادار عملکرد سیستم منجر شود.

راهکار رول‌ایر: دستیابی به نقطه شبنم حدود ۳+ درجه سانتی‌گراد از طریق یک درایر تبریدی استاندارد، برای این سطح از کاربردها کفایت دارد. در این شرایط، احتمال تشکیل آب مایع در خطوط به حداقل می‌رسد و تجهیزات پنوماتیک در بازه زمانی طولانی، عملکردی پایدار و قابل اتکا خواهند داشت.



۴. سطح پایه: عملیات‌های خشن (مانند شات‌بلاست و سندبلاست)

در انتهای طیف کیفیت هوای فشرده، کاربردهایی قرار دارند که حساسیت فرآیند در آن‌ها حداقل است و هوا بیشتر نقش تأمین انرژی مکانیکی دارد تا عامل کیفی تعیین‌کننده.

الزامات فنی: در عملیات‌هایی مانند شات‌بلاست و سندبلاست، به‌ویژه در فضای باز، جداسازی قطرات آب مایع توسط تله‌آبگیرها یا واتر سپراتورها معمولاً کفایت می‌کند. استفاده از درایرهای تبریدی یا جذبی ضرورت ندارد، مگر آنکه رطوبت بالای محیط باعث کلوخه شدن مواد ساینده، افت یکنواختی پاشش یا اختلال در کیفیت سطح شود.

راهبرد عملیاتی: در این سطح، انتخاب تجهیزات ساده و متناسب با شرایط واقعی بهره‌برداری، از تحمیل هزینه‌های اضافی و پیچیدگی غیرضروری به سیستم جلوگیری می‌کند و عملکرد پایدار خطوط را تضمین می‌نماید.
